在線水質分析儀開機后運行自檢功能確保儀器正常工作狀態。具有穩定標識和讀數鎖定功能,便于用戶準確記錄。自動完成校準和溫度補償,在線水質分析儀電導率和總固體溶解度之間的轉換系數可根據實際情況進行調整,溫度補償系數是可以選擇的。
在線水質分析儀系統硬件結構
在線水質分析儀采用模塊化設計,除了以后便于擴充不同的丈量單元外,主要目的是為了防止模塊之間的相互干擾,進步儀器運行的穩定性。

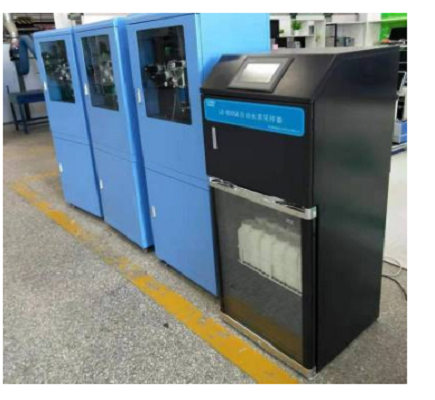

在線水質分析儀分為水循環系統、采樣系統、水質分析和顯示系統3部分。
水循環系統包括進水系統和出水系統。進水系統能持續不斷地向分析儀提供水樣,進水水泵和電磁閥在分析儀內置軟件的控制下,把污水導進采樣系統。出水系統則將從采樣系統出來的污水排出,并獲取當前污水樣品。
采樣系統包括水質理化參數采集系統和光譜數據采集系統。水質理化參數采集系統主要有傳感器和變送器。傳感器獲得包括pH值、溫度、電導率等普通水質參數。變送器則將其送到工控機中。光譜數據采集系統主要由光源、光纖、分光計組成。光源用于提供穩定的紫外激光,經過污水由分光計接收,處理后送進工控機。光纖是光信號的傳輸介質。
水質分析和顯示系統對由采樣系統獲得的數據進行處理,并顯示*結果。主要包括工控機,A/D卡、繼電器、顯示用LCD觸摸屏。工控機可完成大部分計算機的功能,除了內置智能分析軟件外,還提供諸多擴展槽。A/D卡用于數據的采集和通過繼電器對水循環系統中的硬件進行控制。LCD觸摸屏不僅能顯示水質參數,而且可直接對分析儀進行各項操縱。
